大香蕉性爱视频|91超碰公开在线黄色|黄色无码a级|97视频一级|A片观看网站|黄色性爱毛片|久久发布永久|一区免费|蜜桃AV成人在线|欧美加勒比啪啪

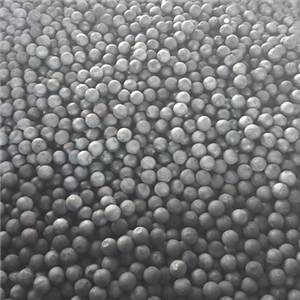

　　高鉻球與低鉻球作為球磨機核心研磨介質(zhì)，在成分、工藝及性能上存在顯著差異。高鉻球鉻含量≥10%，采用中頻電爐熔煉廢鋼與鉻合金，經(jīng)高溫淬火和回火形成馬氏體基體，表面硬度≥58HRC，沖擊值≥3.0J/cm2，內(nèi)部無縮孔缺陷。其耐磨性源于基體中大量(Cr,C)7C3碳化物，使用中表面硬度進(jìn)一步提升，噸精礦粉消耗量可降至1.5Kg，較低鉻球降低五倍以上，適用于大中型水泥磨機、鐵礦濕磨等高強度工況。

　　低鉻球鉻含量1%-3%，通過添加稀土元素優(yōu)化成分配比，結(jié)合三段式熱處理實現(xiàn)表面硬度≥45HRC與沖擊韌性平衡，心部硬度45-50HRC，碎球率低于0.5%。其優(yōu)勢在于成本較低，2023年水泥行業(yè)年消耗量達(dá)10.1萬噸，鐵礦濕磨工況市場占有率超75%，但噸礦消耗量達(dá)1130g，耐磨性弱于高鉻球。

　　性能差異源于工藝與成分：高鉻球淬透性優(yōu)異，表面與心部硬度差小，磨損均勻，但易產(chǎn)生表面剝離;低鉻球通過梯度結(jié)構(gòu)兼顧耐磨與韌性，但長期使用后硬度衰減較快。實際應(yīng)用中，高鉻球可提升磨機臺產(chǎn)5%-10%，降低工人勞動強度，如φ4.2×13m水泥磨噸水泥單耗僅13克;低鉻球則憑借性價比優(yōu)勢，在中低硬度物料(如石灰石、煤矸石)及粉煤磨機中重要地位。選擇時需結(jié)合工況硬度、成本預(yù)算及設(shè)備負(fù)荷綜合考量。
