大香蕉性爱视频|91超碰公开在线黄色|黄色无码a级|97视频一级|A片观看网站|黄色性爱毛片|久久发布永久|一区免费|蜜桃AV成人在线|欧美加勒比啪啪

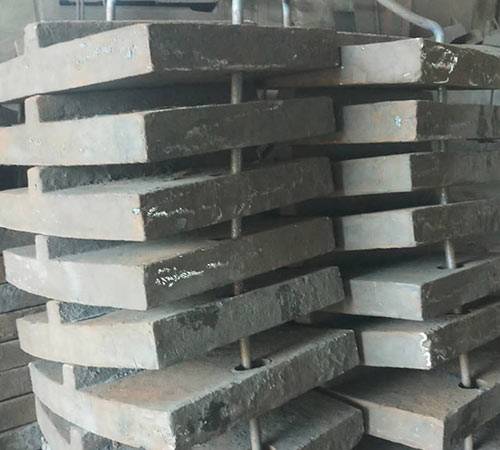

　　高錳鋼襯板在沖擊載荷下的裂紋擴(kuò)展規(guī)律，主要受材料特性、載荷條件及工藝處理三方面因素影響。

　　高錳鋼作為奧氏體鋼，在單相奧氏體狀態(tài)下具有優(yōu)良的沖擊韌性，原始硬度較低但加工硬化效果顯著。當(dāng)承受沖擊載荷時(shí)，表面金屬發(fā)生塑性變形，形成硬化層，硬度大幅提升，低沖擊時(shí)可達(dá)HB300-400，高沖擊時(shí)可達(dá)HB500-800，硬化層深度可達(dá)10-20mm。這種加工硬化特性使高錳鋼襯板在強(qiáng)沖擊磨料磨損條件下具有優(yōu)異的抗磨性能，裂紋擴(kuò)展速度相對(duì)較慢。

　　裂紋萌生通常始于試樣缺口根部或材料內(nèi)部缺陷處，如非金屬夾雜物、碳化物析出相尖角等。在沖擊載荷作用下，這些區(qū)域產(chǎn)生應(yīng)力集中，引發(fā)裂紋萌生。裂紋擴(kuò)展階段，高錳鋼的塑性變形能力使裂紋擴(kuò)展相對(duì)緩慢，裂紋路徑呈曲折狀，這是由于殘余奧氏體阻礙裂紋擴(kuò)展，使裂紋分叉或沿曲折路徑擴(kuò)展，提高斷裂所需能量。同時(shí)，沖擊載荷下材料表面形成的納米結(jié)構(gòu)組織也影響裂紋擴(kuò)展，高錳鋼表面納米化后，裂紋萌生、擴(kuò)展位置離表面較淺，磨屑厚度減小，耐磨性大幅提高。

　　工藝處理對(duì)裂紋擴(kuò)展規(guī)律影響顯著。水韌處理可獲得單一奧氏體組織，提高韌性和抗裂紋擴(kuò)展能力;時(shí)效處理則通過(guò)第二相析出強(qiáng)化材料，但時(shí)效溫度需嚴(yán)格控制，350℃時(shí)效可獲得好的綜合力學(xué)性能，時(shí)效溫度過(guò)高會(huì)導(dǎo)致第二相轉(zhuǎn)變?yōu)獒槧畈⒃诰Ы缥龀觯�降低沖擊韌性，加速裂紋擴(kuò)展。
