大香蕉性爱视频|91超碰公开在线黄色|黄色无码a级|97视频一级|A片观看网站|黄色性爱毛片|久久发布永久|一区免费|蜜桃AV成人在线|欧美加勒比啪啪

　　鋼球什么時候進行回火比較好

　　之前也說了加熱溫度和淬火溫度是影響鋼球質量的管件，這兩個掌握好了也就控制了鋼球的硬度。在熱處理中，淬火和回火相輔相成，具體鋼球什么時候進行回火比較好，我們來詳細的了解一番。

　　有人可能會說:反正都是回火，淬火后什么時候都可以回去。但在實際生產(chǎn)中并非如此。為了獲得良好的回火效果，不同材料和規(guī)格的鋼球在回火前的溫度是不同的。在這個問題上，我們用B2材料φ75mm鋼球做三個測試。

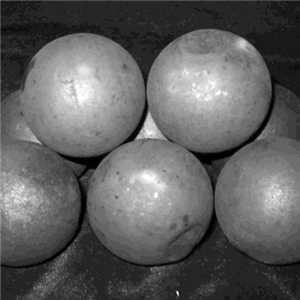

　　試驗1：將淬火鋼球空冷至室溫再回火，發(fā)現(xiàn)鋼球表面開裂。

　　試驗2：淬火鋼球立即回火，雖然鋼球表面沒有開裂，但芯片表面開裂。

　　試驗3：將淬火鋼球空冷至40℃~60℃后再回火，經(jīng)檢測，鋼球及抽芯無開裂。

　　通過以上三個實驗，我們可以簡單地看到鋼球何時回火非常精致，回火晚，鋼球會開裂;回火早，雖然鋼球不開裂，但核心開裂。當然，不同材料和規(guī)格的鋼球選擇合理的回火點對其綜合機械性能和內(nèi)部組織結構也有很大的影響。
